アイテム

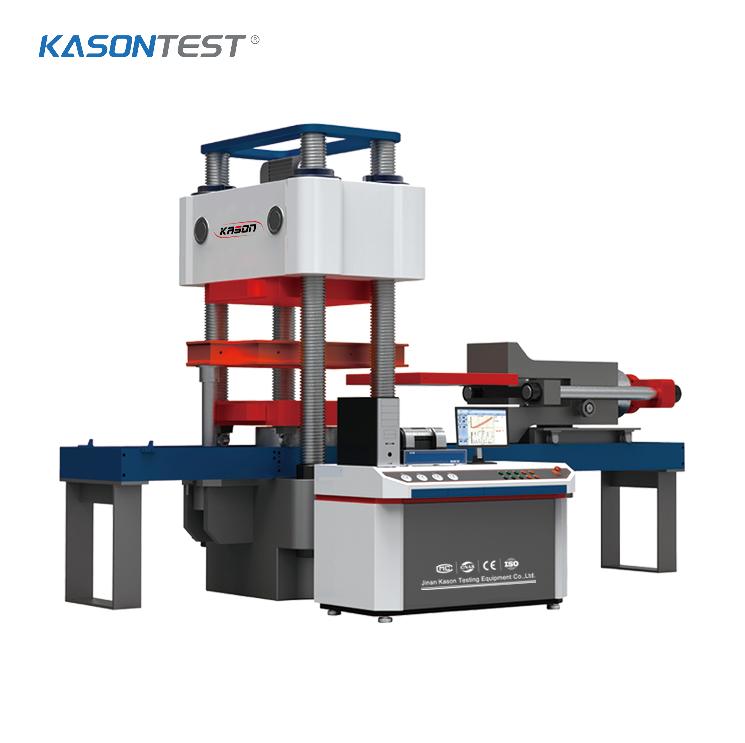

ケーソン YJ-5000

ケーソン YJ-10000

最大試験力

5000kn

10000kn

試験力測定範囲

2%-100%F.S.

試験力測定精度

±1%

オイルシリンダーの最大変位速度

0～50mm/分

オイルシリンダーの最大走行距離

200mm

300mm

スウィッシュ測定精度

±1.0%fs

±0.5%fs

変形測定スコア（MM）

0.001（垂直方向の変形）、0.001（半径方向の変形）

変形測定

4 つの格子デジタル変位センサーがサンプルの変形を測定します

変換後の測定範囲

0～30mm（垂れ下がり変形）、

0～10mm (放射状変形);

テスト調整スペース

0～1500mm

テストの最大スペース

1000mm

1500mm

上皿のサイズ

710mm×800mm×150mm

1050mm×1050mm×200mm

小型車のプレートサイズ

710mm×800mm×150mm

1050mm×1050mm×200mm

ビームの上昇速度

200mm/分

等価試験力の管理範囲

0.5kn/秒～25kn/s(制御精度1%)

0.5kn/秒～30kn/s(制御精度1%)

速度変位制御待ち

0.5mm/min～50mm/min

制御方法

油圧負荷、電気油圧サーボ閉ループ制御、画面表示
