KASON HUT-DJシリーズ 低サイクル荷重試験用万能試験機(300~3000KN)
KASON HUT-DJシリーズ 低サイクル荷重試験用万能試験機(300~3000KN)

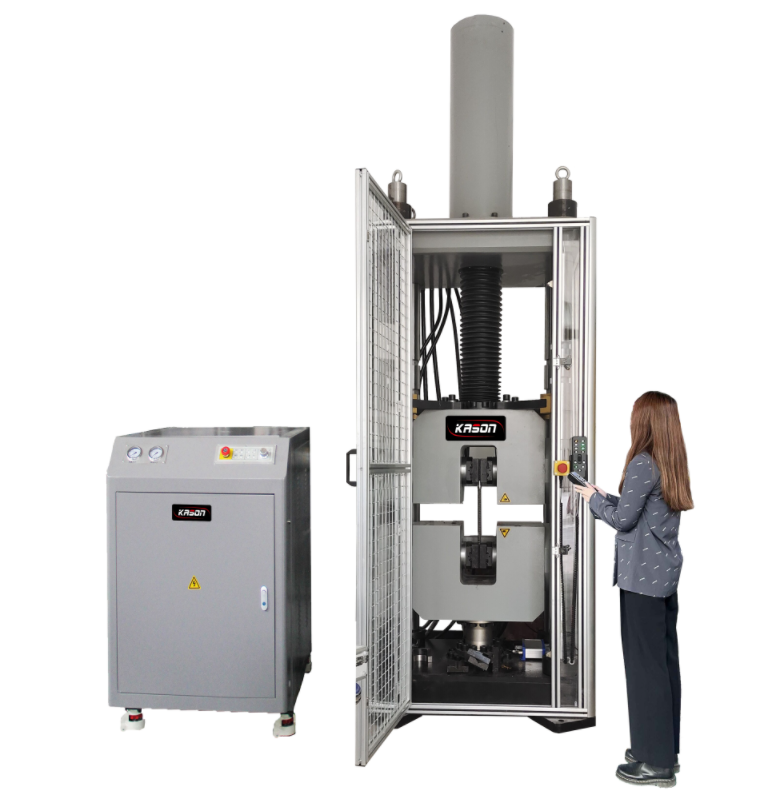

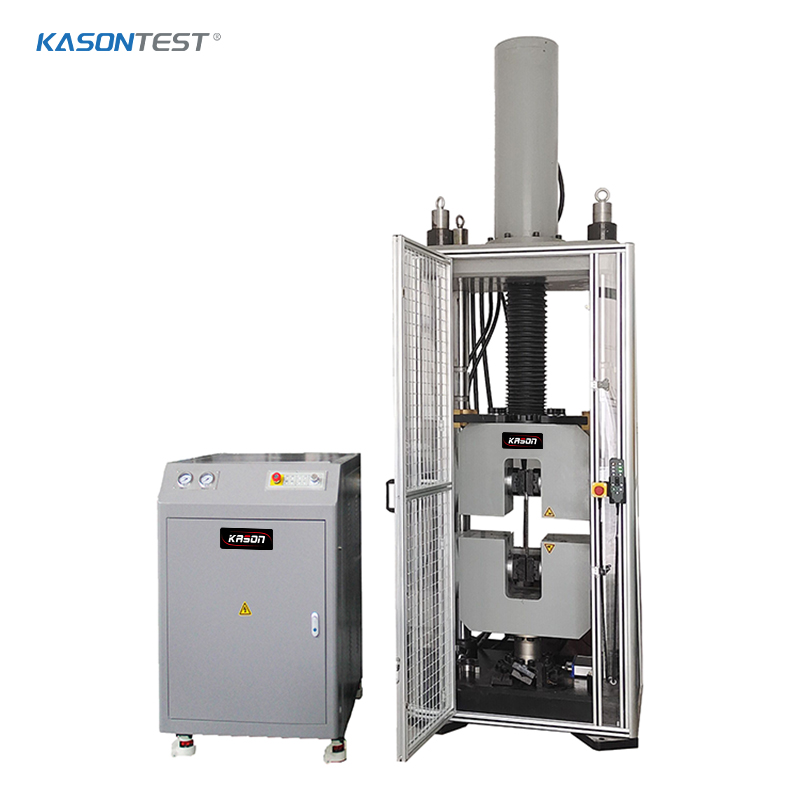

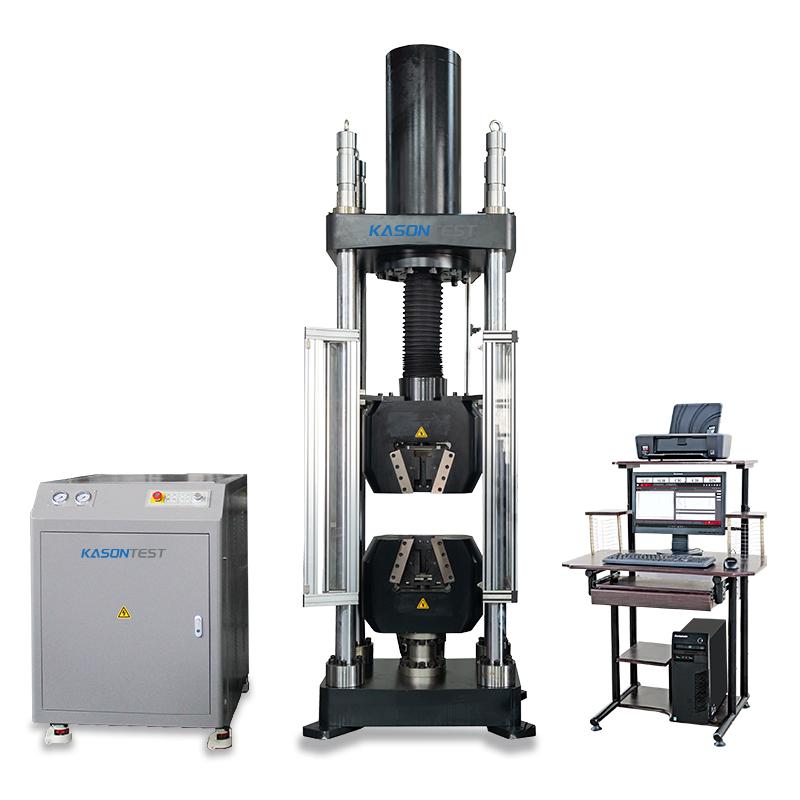

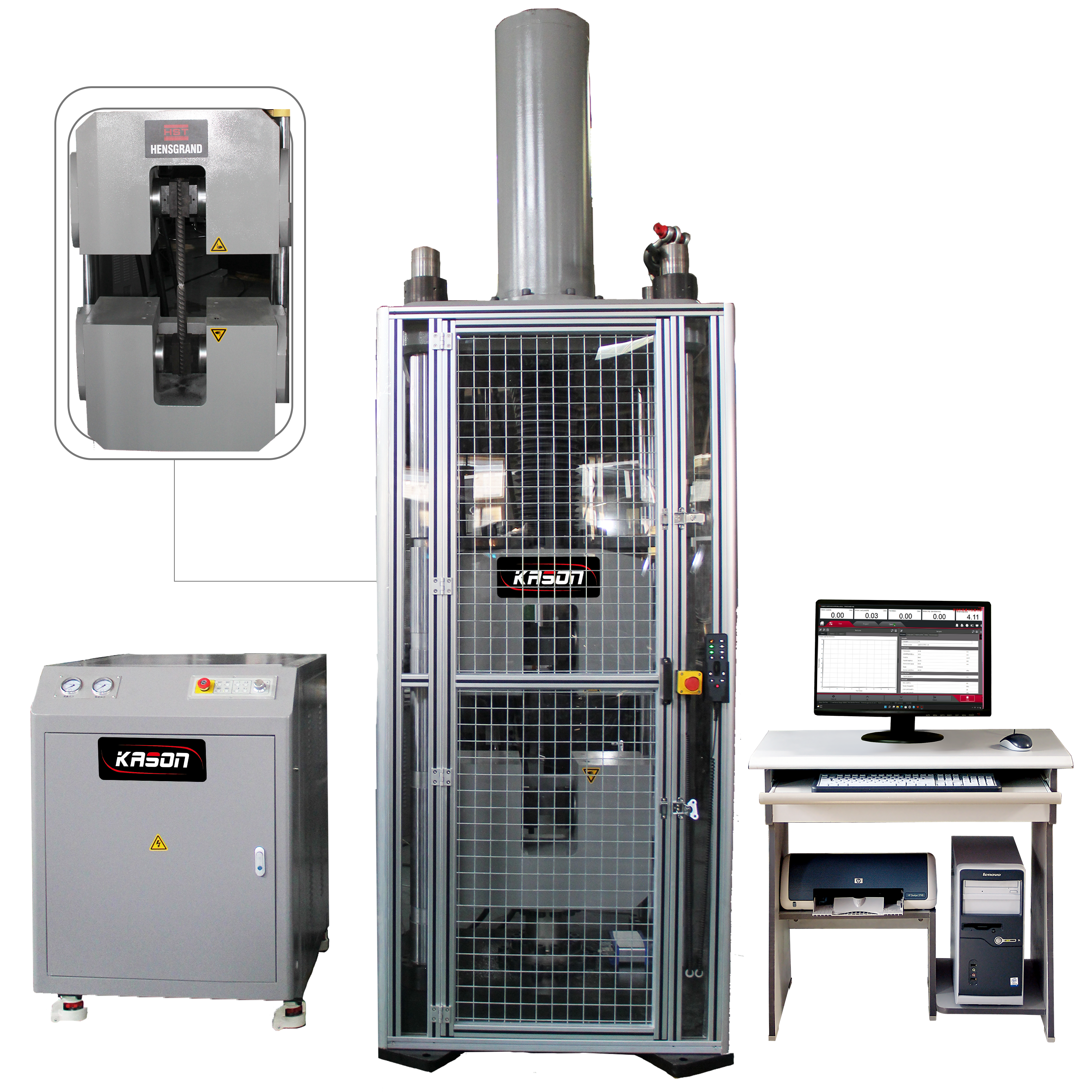

KASON HUT-DJ サーボ油圧万能試験機は、アップマウントアクチュエータ構造で設計されています。
见积もりを取得制品详细
1.アプリケーション
KASON HUT-DJ サーボ油圧万能試験機は、アップマウントアクチュエータ構造で設計されています。双方向ディファレンシャルシリンダーは、単一空間内で張力と圧縮を双方向に制御します。
隙間のない構造とアクチュエータを上下に調整して試験スペースを調整するため、簡単操作で高効率です。この機械は主に金属材料の引張試験に使用されます。一定の力、一定の変位、および一定の伸長の閉ループ制御を提供し、それらの間でスムーズに切り替えます。
テスト結果は自動的に計算され、印刷およびエクスポートできます。
1.規格
1. 荷重は次の規格を満たすかそれを超えています: ASTM E4、ISO7500-1、EN10002-2、BS1610、DIN 51221。
2. ひずみ測定は次の基準を満たすかそれを超えています: ASTM E83、ISO 9513、BS3846、EN10002-4
3. 他の規格にも準拠: ASTM E8、ASTM A370、ASTM 615、ISO 6892-1、ISO 146303、ISO 156301、BS 4449.a
プロダクトパラメータ
モデル | ケーソンハット305DJ | ケーソンハット605DJ | ケーソンハット106DJ | ケーソンハット206DJ | ケーソンハット306DJ |
最大。耐荷重(kN) | 300 | 600 | 1000 | 2000年 | 3000 |
構造 | 4列 | ||||
ロード解像度 | 容量/500,000FS | ||||
試験荷重の精度(%) | クラス 0.5 ダル 0.5% デル フォンド スカラ ISO-7500 ±0.5 | ||||
過負荷保護 | 130％過負荷保護（変形、機械的損傷なし） | ||||
変形精度(%) | ±0.5 | ||||
試験範囲 | 1%-100% | ||||
変形測定範囲 | 1%-100% | ||||
変位分解能(mm) | 0.01 | ||||
ポジション上昇速度（mm/min） | 0～200 | 0～200 | 0～200 | 0～100 | 0～100 |
試験力負荷速度範囲 | 0.02%-2%FS/秒 | ||||
最大。引張隙間(mm) | 700 | 700 | 750 | 830 | 850 |
最大。圧縮スペース(mm) | 550 | 550 | 600 | 680 | 650 |
アクチュエータストローク(mm) | 650 | 650 | 700 | 750 | 650 |
柱間距離(mm) | 580 | 580 | 680 | 780 | 840 |
クランプ方式 | 油圧オートクランプ サイドアクショングリップ付 | ||||
丸インサート(mm) | Ф13-Ф26; Ф26-Ф40 | Ф13-Ф26; Ф26-Ф40 | Ф13-Ф26; Ф26-Ф45 | Ф15-Ф40; Ф40-Ф70 | Ф15-Ф30; Ф30-Ф50; Ф50-Ф80 |
平インサート(mm) | 0～15、15～30 15-30 | 0～15、15～30 15-30 | 0-20、20-40 | 10-40;40-70 | 10-40;40-80 40-70 |
圧縮プラテン(mm) | Ф160 | ||||
電源 | 三相-380V-50Hz |
