WAW-Fシリーズユニバーサルテストシステム（最大5000 kNまでの負荷

テスト負荷容量

4000kn、5000kn

構造

4列

ロード解像度

容量/500、000 fs

テスト負荷の精度（％）

Classe 0.5 Dal 0.5％Del Fondo Scala ISO-7500±0.5

WAW-Fシリーズユニバーサルテストシステム（最大5000 kNの負荷）wAW-Fシリーズユニバーサルテストマシンは単一のワークスペースで設計されています。張力、圧縮、曲げ、せん断テストを行うことができます。力測定は、長い移動アクチュエータストロークを介したものです。

见积もりを取得詳しく知る

トップページ >> プロダクトセンター >> 油圧試験機

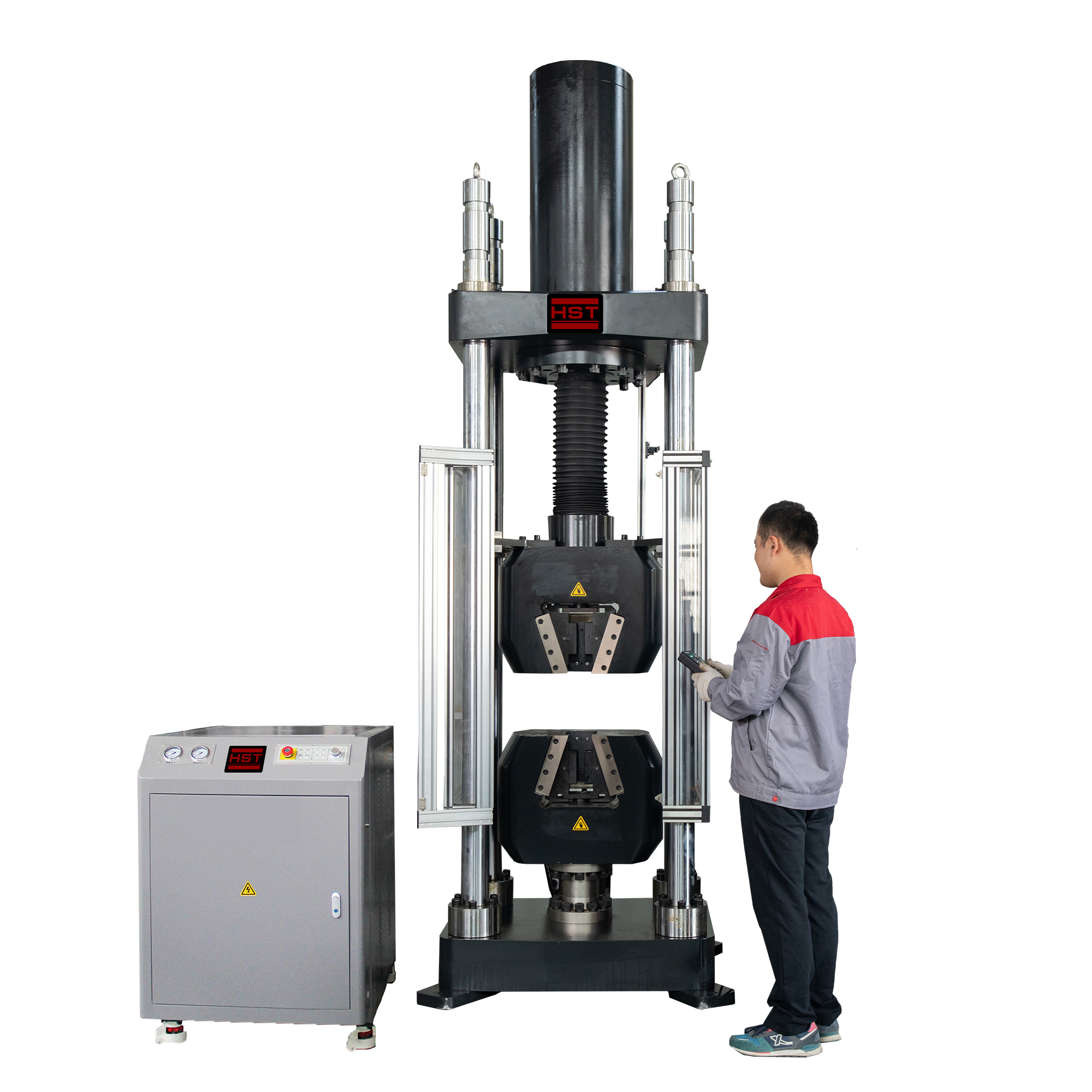

WAW-Fシリーズユニバーサルテストシステム（最大5000 kNまでの負荷

见积もりを取得

制品详细

WAW-FシリーズユニバーサルテストマシンSは単一のワークスペースで設計されています。張力、圧縮、曲げ、せん断テストを行うことができます。強制測定は通過しますロードセル。長い旅行アクチュエータストロークでは、標準の標本、長さの長さの標本、および大きな伸長を伴う標本をテストするのに適しています。
基準
ASTM E4、ISO7500-1、EN10002-2、BS1610、DIN 51221、ASTM E8、ASTM A370、ASTM 615、ISO 6892-1、ISO 146303、ISO 156301、BS 4449。

プロダクトパラメータ

モデル	HST-WAW300F	HST-WAW600F	HST-WAW1000F	HST-WAW200F	HST-WAW3000F
マックス。負荷容量（kn）	300	600	1000	2000	3000
構造	4列
ロード解像度	容量/500、000fs
テスト負荷の精度（％）	Classe 0.5 Dal 0.5％Del Fondo Scala ISO-7500±0.5
過負荷保護	130％過負荷保護（変形なし、機械的損傷なし）
変形の精度（％）	±0.5
テスト範囲	1％-100％
変形測定範囲	1％-100％
変位の解像度（mm）	0.01
ポジオンの上昇速度（mm/min）	0-200	0-200	0-200	0-100	0-100
テスト力負荷率範囲	0.02％-2％FS/s
マックス。引張空間（mm）	700	700	750	830	850
マックス。圧縮スペース（mm）	550	550	600	680	650
アクチュエータストローク（mm）	650	650	700	750	650
列間の距離（mm）	580	580	680	780	840
クランプ方法	サイドアクショングリップ付きの油圧オートマチッククランプ
丸挿入（mm）	out13-ot26; 見つけた。40	out13-ot26; 見つけた。40	out13-ot26; 見つけた。4-45	見つけた40; wt40-ot70	豚30; コツ30-ot50;コツ50-ot80
フラットインサート（mm）	0-15、15-30 15-30	0-15、15-30 15-30	0-20、20 - 40	10-40; 40-70	10-40; 40-80
圧縮プラテンS（mm）	£160
電源	3相 - 380V-50Hz
