光ファイバーケーブル透水試験機
光ファイバーケーブル透水試験機
KASON GSS-1000 シリーズ光ファイバーケーブル水浸透試験機は、光ファイバーケーブルの水の移動を阻止する能力を確立することを目的としています。
见积もりを取得制品详细
概要
KASON GSS-1000 シリーズ光ファイバーケーブル透水試験機は、
光ファイバーケーブルが水の移動を阻止する能力。
オブジェクト
このテストは、継続的に水が遮断されたケーブルに適用されます。目的は、ケーブルの能力を判断することです。
指定された長さに沿って水の移動をブロックします。
適合性は、次の 2 つの方法 (F5A または F5B) のいずれかを使用してケーブルのサンプルでチェックされます。
詳細仕様書に記載されています。メソッド F5A は、外側の隙間の間の水の移動をテストします。
光コアと外側シース、F5B メソッドでは全体にわたる水分の移行をテストします。
水を遮断するように設計された断面。
サンプル
メソッド F5A
幅25mmのシースとラッピングの外周部分を、一端から3mの位置で取り除きます。
サンプル長のケーブルと防水スリーブを、露出したコアの上に適用して、ケーブルを橋渡しする必要があります。
シースの隙間に1mの高さの水がかかるようにしてください。
方法 F5B
テストする長さより 1 メートル長い、3 メートルを超えないケーブル サンプルを使用します。必要に応じて、
サンプルは 14.4.2 に従って曲げ手順に供されます。最大ケーブル長は 3m です。
次に、サンプルの中央部分から採取します。防水シールを一端に適用する必要があります。
サンプルに高さ 1 m の水がかかるようにします。
注 – 外装が水を遮断するように設計されていない外装ケーブルの場合、外装はおそらく
シールを貼る前に取り外してください。
手順
個別仕様書に別段の指定がない限り、サンプルは水平に支持され、1m の高さで支持されます。
水の高さは、(20 ± 5) °C の温度で 24 時間適用されます。
水溶性蛍光染料またはその他の適切な着色剤を使用して、水の検出を補助することもできます。
浸出。どのケーブルとも反応しない蛍光染料を選択する際には注意が必要です。
コンポーネント。
プロダクトパラメータ

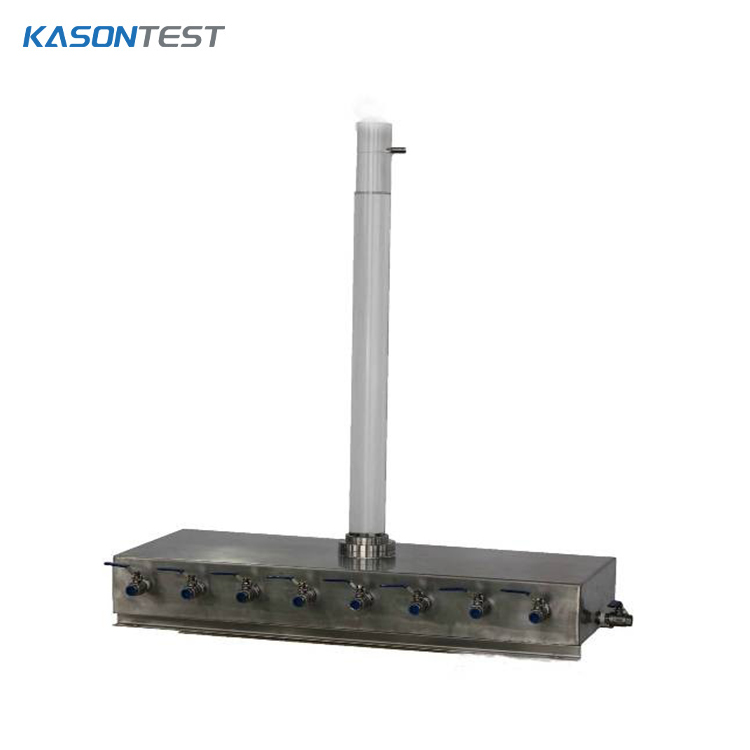

1.1.水柱高さ：φ80mm プレキシガラス管から出口溝上部までの軸1000mm。
1.2.水の設定: 8 本のケーブルが同時に水の浸透テストを実行します。
1.3.出口径：内径φ30mm、
1.4.ステンレス鋼の溶接を使用したタンク、水を制御するための8つのブロンズボールバルブ。
