はじめに:

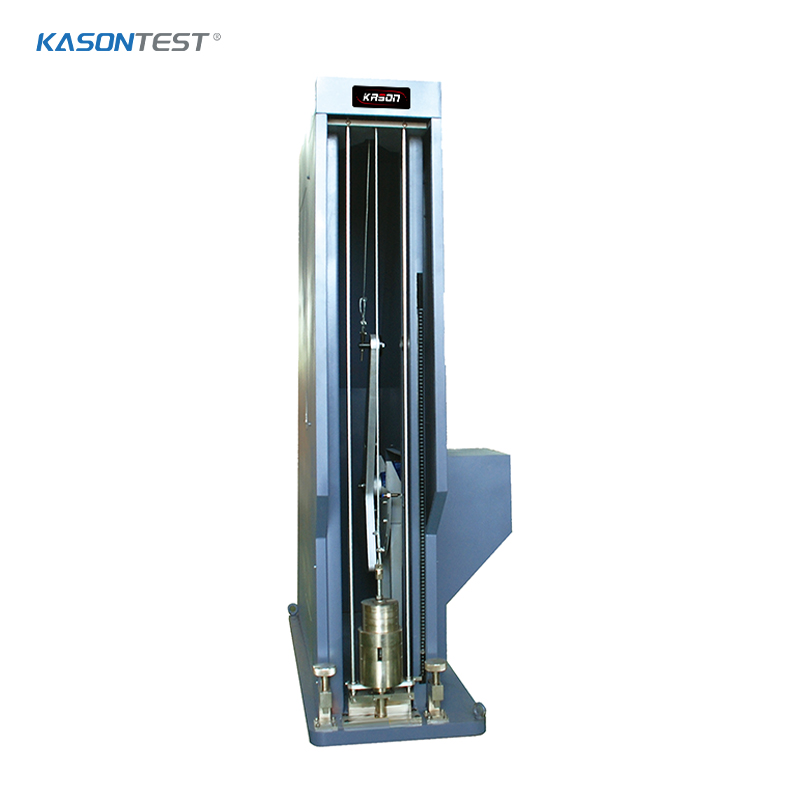

KASONGCJ-1000 シリーズ光ファイバーケーブル衝撃試験機は、光ファイバーケーブルの耐衝撃性を測定することを目的としています。

サンプル

サンプルは、指定されたテストを実行するのに十分な代表的なケーブル長です。

装置

この装置は、平らな鋼板上に固定されたケーブルサンプル上に、25mmの丸いエッジを備えたハンマーを垂直に落下させることができます。この装置は、単一または複数の反復衝撃をケーブルサンプルに与えることを可能にすることができる。

衝撃のエネルギーは落下高さとハンマーの重量によって決まります。

手順

一般的に次の 2 つの手順が使用されます。

1. ケーブル内の同じ位置にハンマーを落下させる繰り返し衝撃試験

サンプルは25回。

2. ハンマーは、ケーブル内の 3 つの異なる位置 (通常は互いに 50cm 離れた位置) に落とすことができます。各場所での衝撃の数は限られています。

合否基準

1. ファイバーの減衰は、所定の値 (通常は 0.05dB) を超えて増加しません。

2. 場合によっては、ファイバーの破損がなければ、ケーブルはテストに合格します。この要件は通常、次の場合に適用されます。

非常に高い衝撃エネルギーが使用されます。

3. ケーブルエレメントに断線や亀裂がないこと。衝撃の兆候は正常とみなされます。
