光ケーブル曲げ（巻き）試験機
光ケーブル曲げ（巻き）試験機

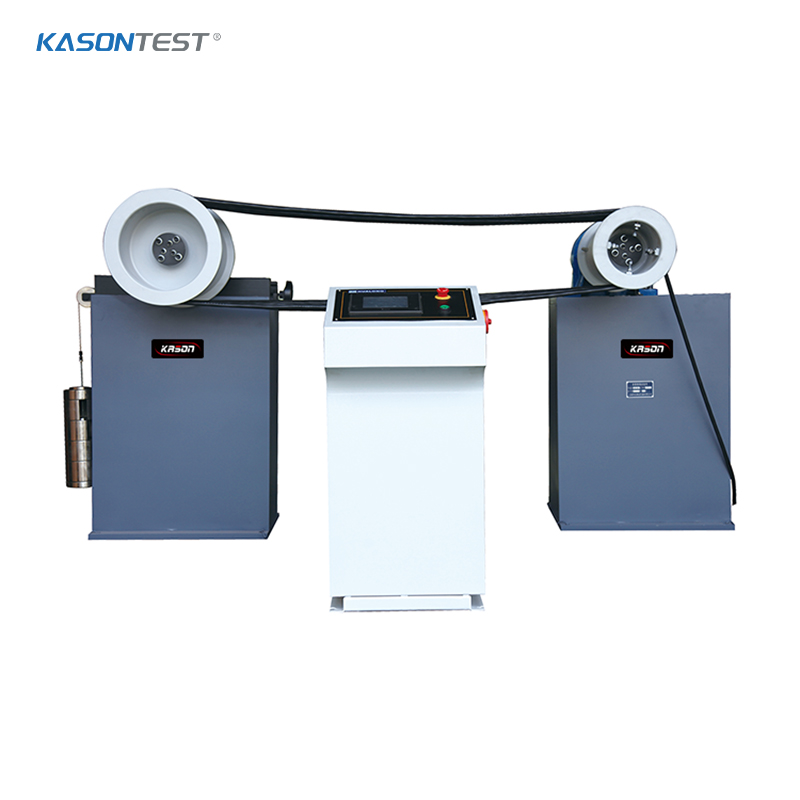

GJR-300 シリーズ光ファイバ ケーブル曲げ (巻線) 試験機は、光ファイバ ケーブルまたはケーブル エレメントが U 曲げや S 曲げなどのテスト マンドレルの周りの曲げに耐える能力を測定することを目的としています。
见积もりを取得制品详细
概要:
GJR-300 シリーズ光ファイバ ケーブル曲げ (巻線) 試験機は、光ファイバ ケーブルまたはケーブル エレメントが U 曲げや S 曲げなどのテスト マンドレルの周りの曲げに耐える能力を測定することを目的としています。
サンプルは均一な速度でマンドレルの周りに密ならせん状に巻き付けられます。サンプルが確実にマンドレルの輪郭に沿うように、十分な張力がかけられます。次に、サンプルの包装が開けられます。
サイクルは 1 つのラッピングと 1 つのアンラッピングで構成されます。
プロダクトパラメータ
マンドレル径（ドライブ） | mm | D200、D300 |
マンドレル径（スレーブ） | mm | D300 |
スレーブマンドレルの位置決め範囲 | mm | 0～250 |
最大。曲げサイクル | サイクル | 1-9999 |
巻線周波数 | サイクル/分 | 2-20 (時計回り / 反時計回り) |
巻取り速度 | r/min | 12 |
張力を与えるための重りの質量 | ウェイトブラケット：5kg 5kg重量単位で1個、2.5kg重量単位で1個。 | |
寸法 (長さ*幅*高さ) | ||
作業フレーム | mm | 1000*720*1300 |
コントロールコンソール | mm | 400*300*800 |
パワー | 三相4線、50Hz、1kW。 |
