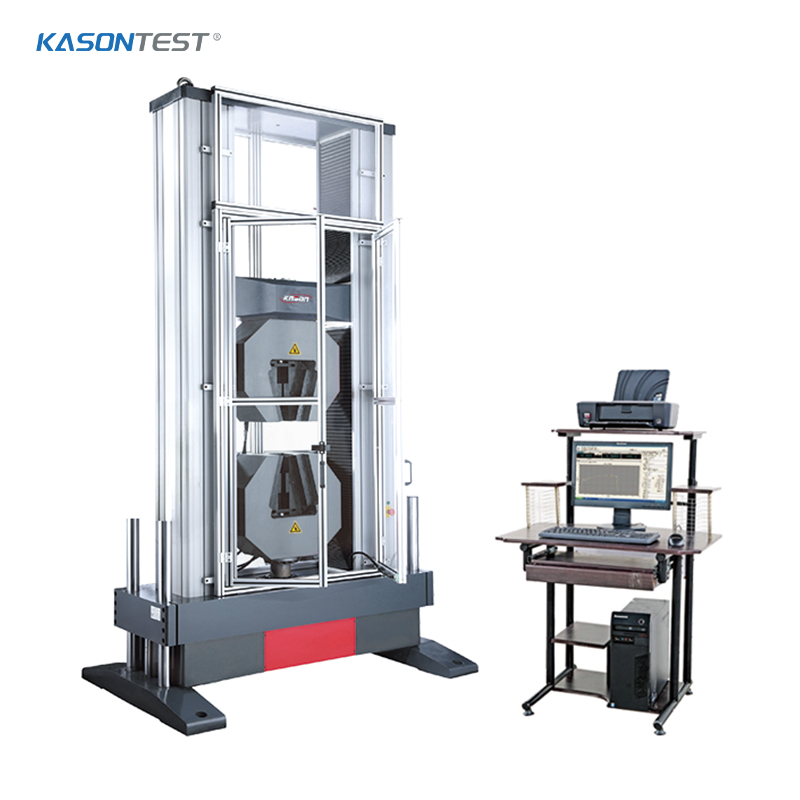

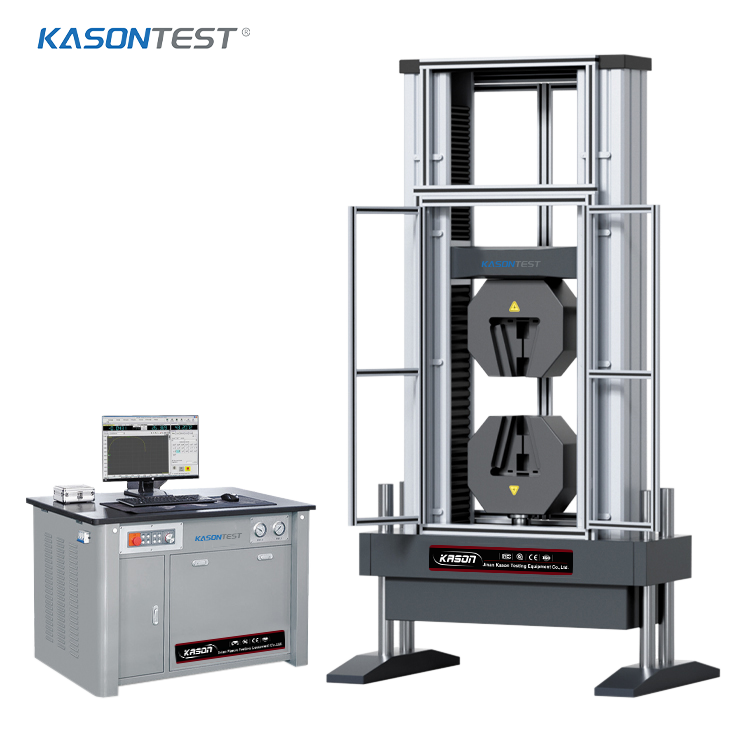

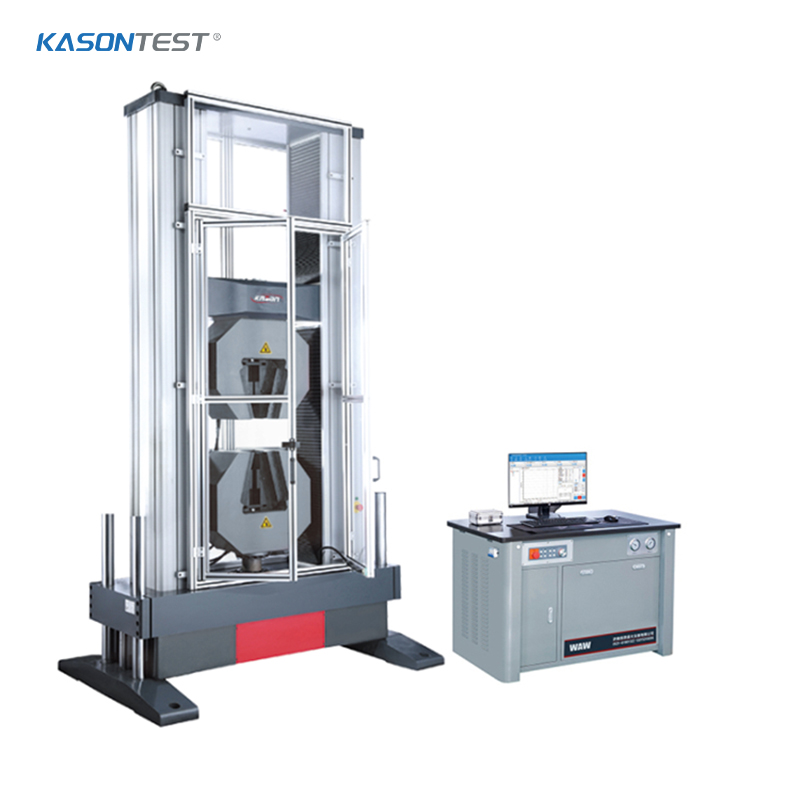

ETM-W-Hシリーズ 万能試験機（荷重1000kNまで）
ETM-W-Hシリーズ 万能試験機（荷重1000kNまで）
万能試験機（荷重1000kNまで）。引張、圧縮、曲げ、せん断、低サイクル試験など、幅広い材料に適用できる万能引張試験機です。金属、ゴム、プラスチック、ばね、繊維、部品の試験に適しています。該当する業界、研究開発、試験機関、研修センターなどで広く使用されています。
见积もりを取得制品详细
1.はじめに
ETM シリーズ電気機械試験機は、引張、圧縮、曲げ、せん断、引き裂き、剥離などの力、変位、または変形の閉ループ試験を提供します。この機械には、ゴム、プラスチック、フォイル、フィルム、織物、接着剤、紙、食品、発泡体、木材、ワイヤー、またはその他の金属または非金属の試験片、医療、電子、医療などの試験など、関連するすべての用途をカバーするグリップ、固定具、圧縮フレーム、サーマルキャビネットおよび伸び計などのさまざまな付属品を装備することができます。他のコンポーネント。ロードフレームは剛構造で、優れた軸方向および横方向の剛性を提供します。
2.適用範囲
荷重は次の規格を満たすかそれを超えています: ASTM E4、ISO7500-1、EN 10002-2、BS1610、DIN 51221。
ひずみ測定は、ASTM E83、ISO 9513、BS 3846、EN 10002-4 の基準を満たすかそれを超えています。
安全性: この機械は、関連するすべての欧州 CE 健康安全指令 EN 50081-1、580081-1、73/23/EEC、EN 61010-1 に準拠する必要があります。
プロダクトパラメータ
モデル | ETM505W-H | ETM605W-H | ETM106W-H |
耐荷重 | 500kN | 600kN | 1000kN |
校正標準 | クラス0.5 | クラス0.5 | |
負荷精度のテスト | ±0.5% | ±0.5% | |
試験荷重範囲 | 0.4%～100%FS | 0.4%～100%FS | |
負荷解像度 | 1/±500000FS | 1/±500000FS | |
変形測定範囲 | 0.2%～100%FS | 0.2%～100%FS | |
変形精度 | ±0.5%以下 | ±0.5%以下 | |
変形分解能 | 最大変形量の1/±500000FS | 最大変形量の1/±500000FS | |
テストコントロールモード | 応力、ひずみ、変位の 3 つの閉ループ制御 | 応力、ひずみ、変位の 3 つの閉ループ制御 | |
変位精度 | 値の±0.5％以内 | 値の±0.5％以内 | |
変位分解能 | 0.04μm | 0.04μm | |
定力制御範囲 | 0.001％～5％FS/s | 0.001％～5％FS/s | |
定力制御精度 | レートが < 0.05%FS/s の場合、設定値の ±2% 以内です。レートが ≥0.05%FS/s の場合、設定値の ±0.5% 以内です。 | レートが < 0.05%FS/s の場合、設定値の ±2% 以内です。レートが ≥0.05%FS/s の場合、設定値の ±0.5% 以内です。 | |
定変形制御範囲 | 0.005～5%FS/s | 0.005～5%FS/s | |
一定変形制御精度 | レートが < 0.05%FS/s の場合、設定値の ±2% 以内です。レートが ≥0.05%FS/s の場合、設定値の ±0.5% 以内です。 | レートが < 0.05%FS/s の場合、設定値の ±2% 以内です。レートが ≥0.05%FS/s の場合、設定値の ±0.5% 以内です。 | |
クロスヘッド速度範囲 | 0.001～500mm/min | 0.001～300mm/min | |
クロスヘッド速度精度 | ±0.2％以下 | ±0.2％以下 | |
試験スペース（クロスヘッドトラベル） | 900mm | 900mm | |
最大。引張試験スペース | 800mm | 800mm | |
テスト幅 | 700mm | 800mm | |
全体の寸法 | 1450×1140×2730mm | 1700×850×3500mm | |
重量 | 約4000kg | 約8000kg | |
電源 | 6KW、AC380V±10%、50Hz/60Hz | 6KW、AC380V±10%、50Hz/60Hz |
